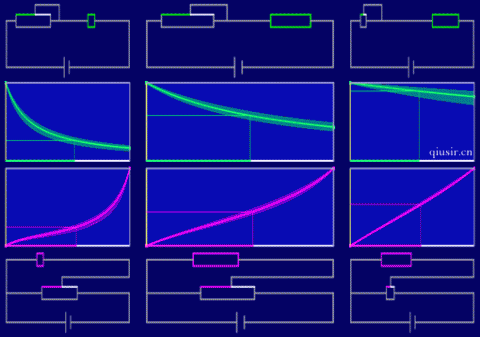

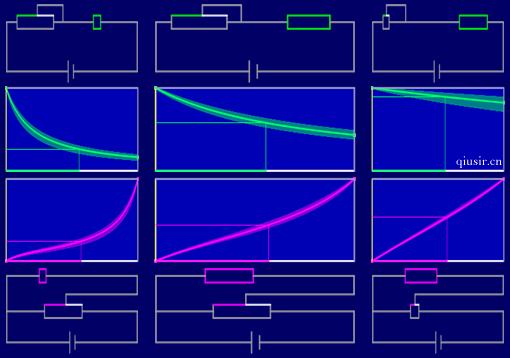

滑动变阻器的分压与限流的两种连接方法中,滑动变阻器自身电阻阻值与受控电阻阻值大小对比关系与相应调节电压范围图像。y方向是受控电阻两端电压,x方向是滑动变阻器有效电阻,而且取的是在调节范围内的比例。
1.滑动变阻器自身电阻阻值与受控电阻阻值基本接近的情况。两种情况都可以接受。
2.滑动变阻器自身电阻阻值比受控电阻阻值小很多的情况下,如果不考虑电流限制,分压法可行,而且线性关系很好。而限流法调控范围太小,但单调性上表现也不错。
3.滑动变阻器自身电阻阻值比受控电阻阻值大很多的情况下,两种方法都不好,都是单调性上不好,限流法开始阶段电压变化过快,分压法后面变化太快,都不利于调节的操作。尽管此情况下分压发电压变化范围变大了。


综合上图,我们可以自然得到结论:对于分压法,在安全的情况下,滑动变阻器的电阻阻值尽量小一些,这样可以相对线性地调节电压。而对于限流法,滑动变阻器自身电阻阻值与受控电阻阻值尽量接近,这样一方面可以相对线性地调节,另外一方面也不至于使变化的范围太小。

  • 附件:GSP-滑动变阻器的使用 (5988)
  • On this day..

    5 Responses to “滑动变阻器的分压与限流”

    1. Says:

      顶啊

    2. mpo Says:

      图表中可添加电流,电功率的变化曲线。
      小电阻功率和电流都很大。

    3. qiusir Says:

      有啥只能用限流不能用分压法的题目?
      小电阻大滑动变阻器?
      如果电压表量程比较小,分压法控制不容易

    4. qiusir Says:

      感谢卓琳琳老师提醒,修正了一处表述错误。

    5. qiusir Says:

      后来想到用内接外接的类比来讲解电动势和内阻测量的实验。
